Dưỡng Kiểm Then Trục

Chúng tôi cung cấp nhiều loại dưỡng kiểm với các chức năng khác nhau Go và No-Go. Chức năng của dưỡng kiểm được thiết kế theo dung sai “thực tế” và “hiệu quả”. Các dụng cụ đo, kiểm tra then này được thiết kế và sản xuất để kiểm tra độ dày răng và đường kính của trục có rãnh. Chúng tôi cung cấp cả dưỡng trục và dưỡng lỗ với các biên dạng thân khai, thẳng, song song và xoắn ốc cũng như cả biên dạng đặc biệt.
Tất cả các dưỡng đo của chúng tôi được làm từ nguyên liệu nhập khẩu chất lượng cao để mang lại hiệu quả tốt nhất.
Dưỡng kiểm then được sản xuất và cung cấp theo các biên dạng:

• Dưỡng kiểm then biên dạng thân khai
• Dưỡng kiểm then biên dạng thẳng
• Dưỡng kiểm then biên dạng đặc biệt

Dưỡng kiểm then (Spline Gauges)

Then và rãnh then là các kết cấu có tác dụng truyền chuyển động từ bánh răng sang trục công tác. Dưỡng kiểm then là thiết bị dùng để kiểm tra then và rãnh then sau khi gia công có đạt yêu cầu hay không. Dưỡng kiểm then thường được chia làm ba loại;

• Dưỡng kiểm ren thường (Functional Gauges)
• Dưỡng kiểm then biến đổi (Variable Gauges)
• Dưỡng kiểm then đặc biệt (Other Specialty Gauges)

1. Dưỡng kiểm then thường (Functional Gauges)

Dưỡng kiểm then là thiết bị gồm có hai đầu Go and No Go. Thiết bị này gồm hai loại: dưỡng kiểm then ngoài (Plug) để kiểm tra rãnh then và dưỡng kiểm then trong (Ring) để kiểm tra then. Chúng được chế tạo để kiểm tra các loại then và rãnh then dạng thân khai, răng cưa, thẳng, … dùng trong các bộ truyền bánh răng thẳng, bộ truyền bánh răng nghiêng và bộ truyền bánh răng côn. Dưỡng kiểm then cho kết quả kiểm tra biên dạng then bằng phương pháp đạt/ không đạt. Dưỡng kiểm then được sản xuất theo tiêu chuẩn ANSI/AGMA, DIN, JIS, SEA, …

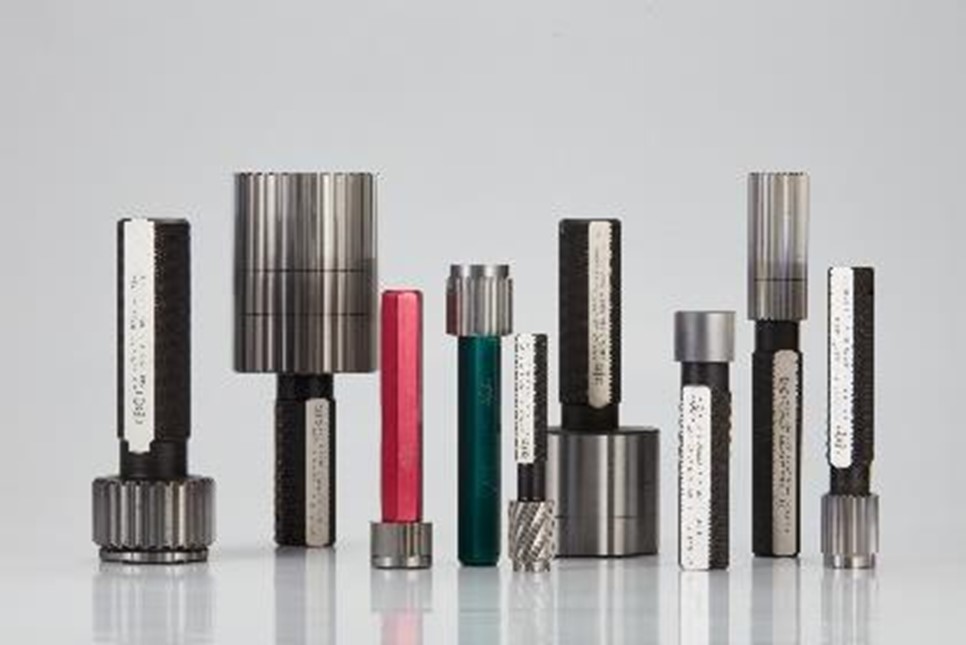

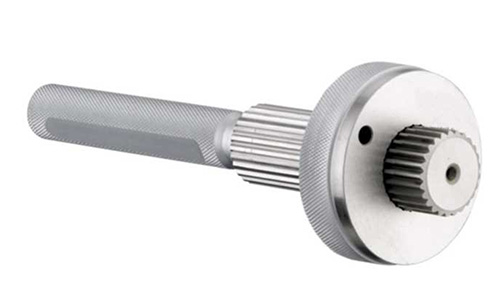

 Dưỡng kiểm rãnh then (Plug Spline Gauges)

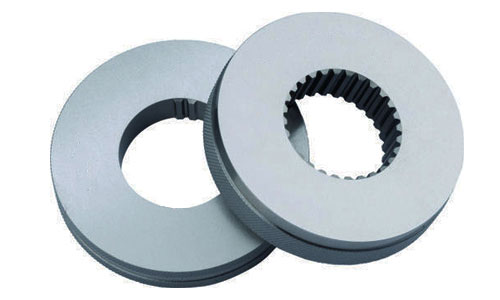

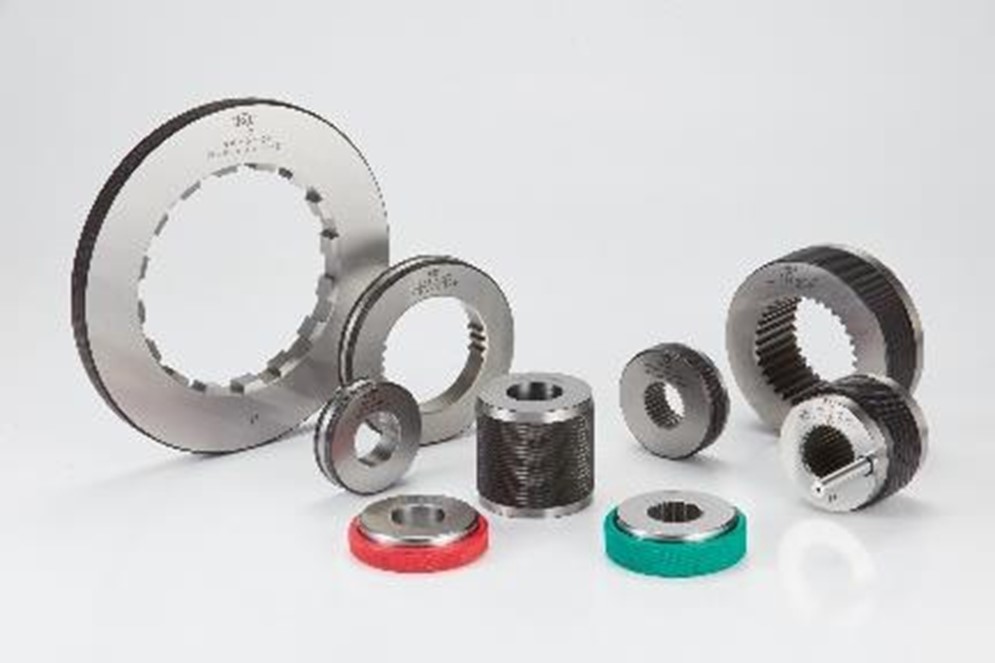

Dưỡng kiểm then (Ring Spline Gauges)

2. Dưỡng kiểm then biến đổi (Variable Gages)

Về cơ bản, dưỡng kiểm then biến đổi cũng có chức năng như dưỡng kiểm then thường. Ngoài ra, thiết bị này còn được dùng để đo khe hở hay kích thước các răng một cách chính xác thông qua việc so sánh răng của chi tiết then cần đo với răng mẫu có sẵn trên thiết bị, kết quả so sánh được thể hiện trên đồng hồ. Loại dưỡng kiểm then này được tạo ra từ nhiều phân đoạn, cho phép độ chính xác cao hơn của sản phẩm. Phân đoạn cuối được giữ cố định, trong khi phân đoạn giữa được điều chỉnh để đo độ biến thiên kích thước và truyền dữ liệu đến đồng hồ hiển thị. Dưỡng kiểm then biến đổi có thể điều khiển bằng tay hoặc đặt trên bàn đo, tùy thuộc vào kích thước của then cần kiểm tra.

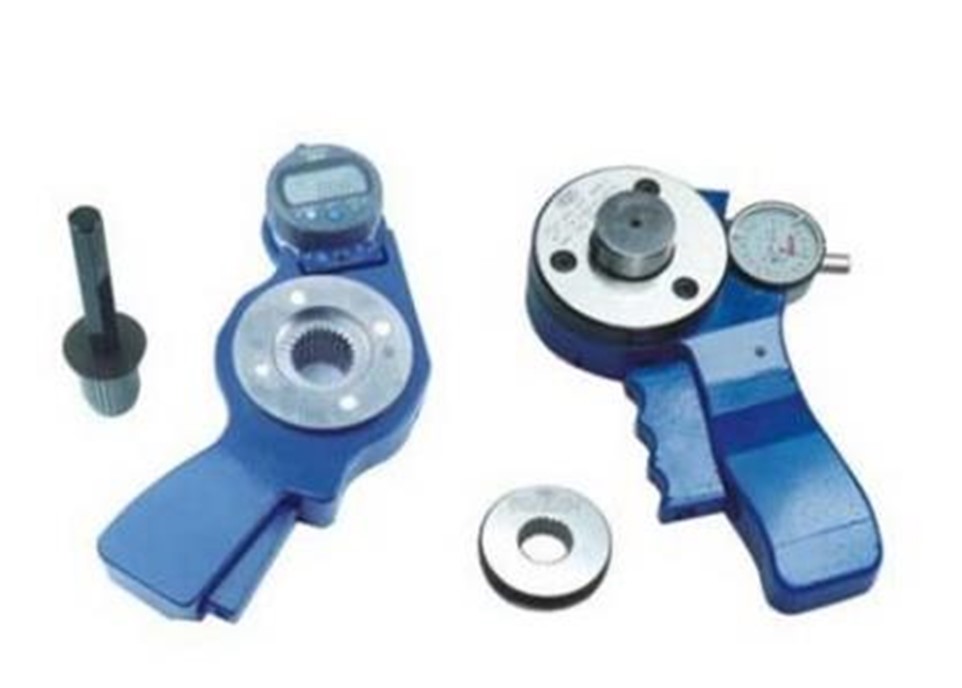

Dưỡng kiểm then biến đổi dạng cẩm tay (Handled Variable Gauges)

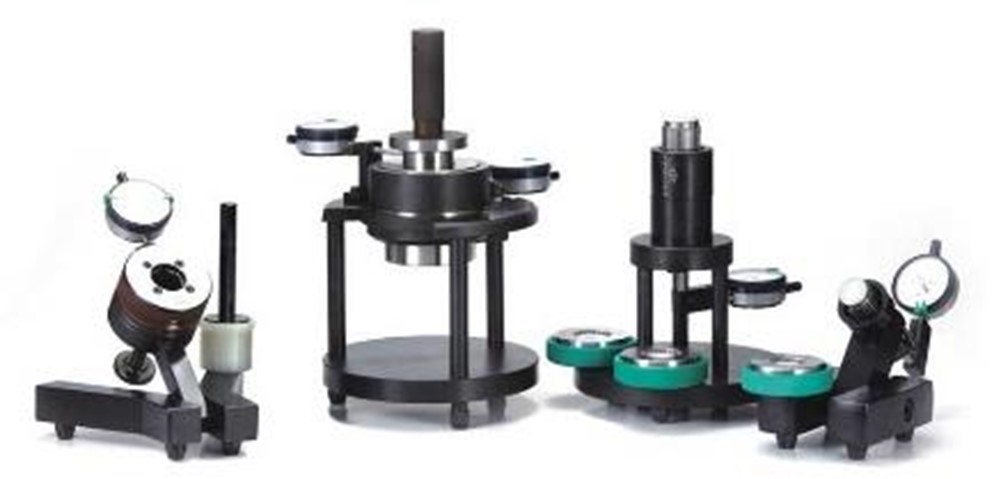

 Dưỡng kiểm then biến đổi đặt trên bàn đo (Desktop Variable Gauges)

3. Dưỡng kiểm then đặc biệt (Other Specialty Gauges)

Dưỡng kiểm then đặc biệt gồm nhiều loại: kiểm tra bề mặt côn, trục then hoa, …

Trục then hoa (Spline arbors)

Trục mẫu côn (Tapered Master Plugs)
