Phay trục vít trên mặt trụ là một phương phay được áp dụng tương tự như các
nguyên tắc gia công bánh răng nghiêng tức là phối hợp chuyển động tịnh tiến dọc và
quay tròn của phôi (còn dao thì quay tại chỗ để cắt gọt ra phôi). Hai chuyển động đó
phải xảy ra đồng thời với tỉ lệ nhất định, sao cho trong thời gian phôi quay được một
vòng thì cũng tịnh tiến được một khoảng bằng bước xoắn S của rãnh. Chuyển động
tịnh tiến dọc chính là chạy dao dọc tự động. Đồng thời từ vít của bàn máy dọc, chuyển
động được truyền qua một bộ bánh răng lắp ngoài (thay thế được), dẫn tới trục của đầu
chia, làm quay phôi. Bộ bánh phôi này được tính toán để đạt được bước xoắn cần thiết.

Trong sản xuất hiện đại, người ta gia công bánh vít trên máy đặc biệt theo phương
pháp phay lăn. Khi không đòi hỏi độ chính xác cao, ta có thể gia công bánh vít trên
máy phay ngang vạn năng. Dao phay module dạng đĩa được chọn theo module của
răng, đường kính phải bằng đường kính của trục vít ăn khớp. Dao này chỉ dùng

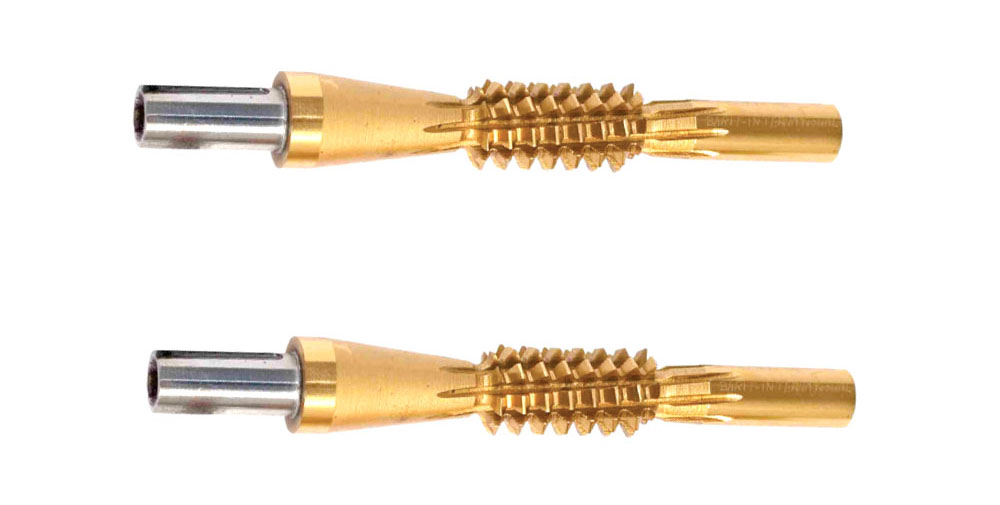

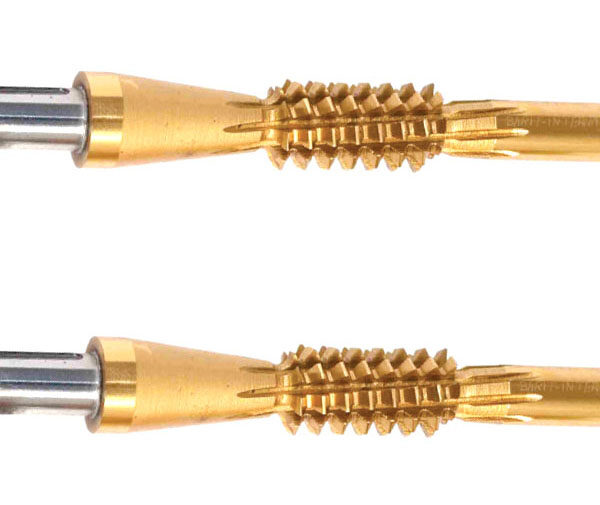

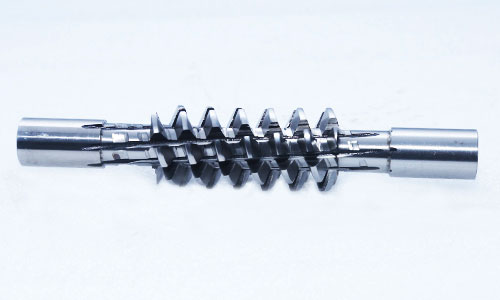

trong bước phay thô. Đến bước phay tinh, dùng dao phay trụ lăn có dạng răng như trục
vít.
