Dao Xọc Răng

SEIKA cung cấp dao xọc răng loại đĩa được thiết kế để cắt bất kỳ loại bánh răng nào, bên trong hoặc bên ngoài, răng thẳng hoặc răng nghiêng. Chúng được sử dụng để cắt các rãnh then, răng cưa, đĩa xích hoặc nhiều dạng thân khai phức tạp khác.

Ngoài ra dao xọc cũng được thiết kế theo biên dạng yêu cầu.

• Module : 0.3~24.
• Types : DISC, BELL, SHANK…
• Cấp chính xác: CLASS A, AA (DIN 1829).
• Chiều dài : 30~200 mm.
• Ứng dụng dao xọc: Gia công răng tinh, gia công thông trước khi cà hoặc trước khi mài răng.
• Vật liệu dao: High Speed Steel (HSS),M35, ASP2030, ASP2052, S390
• Phủ vật liệu: TiN, TiCN, TiAlN, Alcrona.

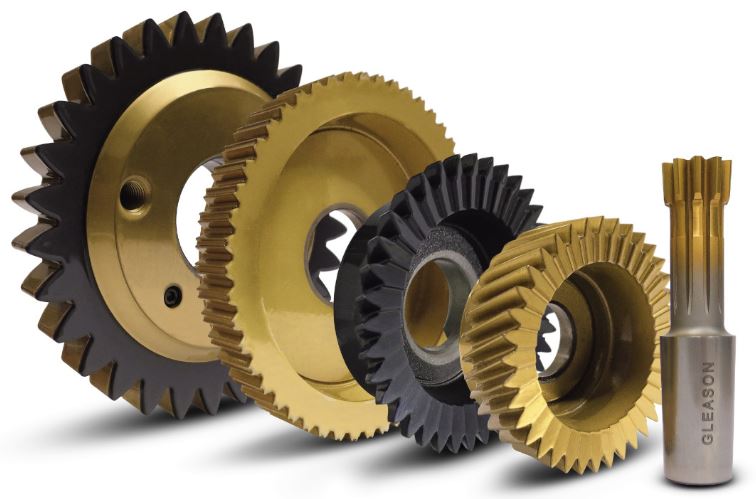

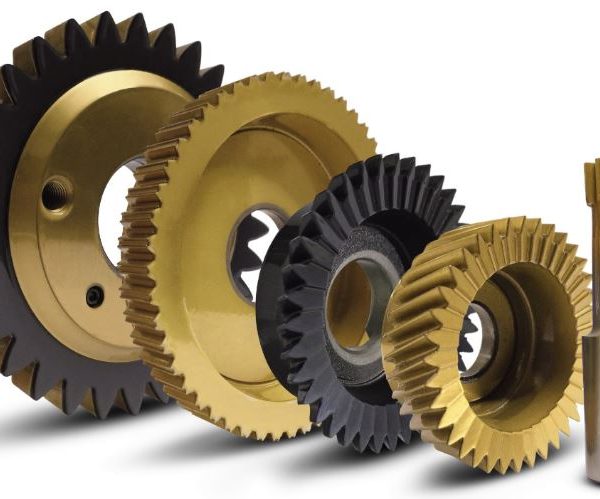

Một số hình ảnh loại dao xọc như:

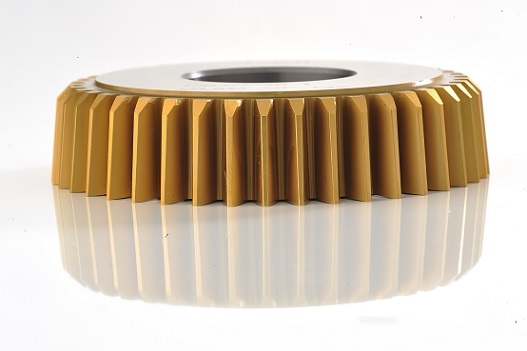

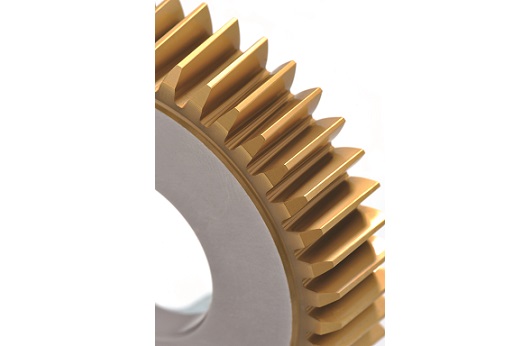

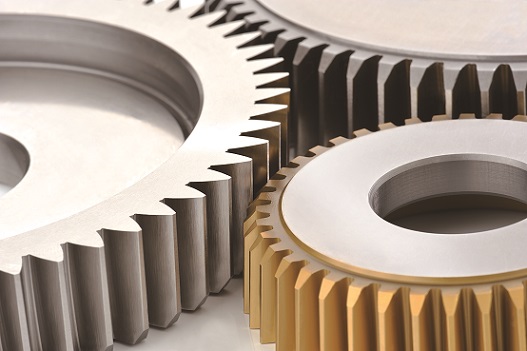

Dao xọc răng dạng đĩa:



THÔNG SỐ KỸ THUẬT
Vật liệu: M35, ASP2030, ASP2052, S390
Loại răng: Bên trong & Bên ngoài
Moduel: 0,3 ~ 24 (DP: 80 ~ 1,45)
PCD: 40mm – 250mm
Đường kính: ~ 300mm
Các biên dạng: Đỉnh thoát, Protuberance, vát cạnh răng
Cấp chính xác: ‘AA’ & ‘A’ theo DIN1829
Phủ coating theo yêu cầu.



Dao xọc dạng cán:

THÔNG SỐ KỸ THUẬT
Vật liệu: M35, ASP2030, ASP2052, S390
Loại răng: Bên trong & Bên ngoài
Moduel: 0,3 ~ 24 (DP: 80 ~ 1,45)
PCD: 40mm – 250mm
Đường kính: ~ 300mm
Các biên dạng: Đỉnh thoát, Protuberance, vát cạnh răng
Cấp chính xác: ‘AA’ & ‘A’ theo DIN1829
Phủ coating theo yêu cầu.



Dao xọc dạng Hub:

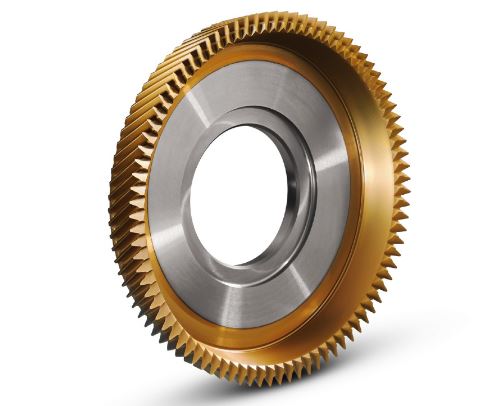

Dao xọc dạng nghiêng:

Dao xọc dạng đai:

Dao xọc đĩa xích:

Dao xọc biên dạng đặc biệt:
