Dao Phay Lăn Răng

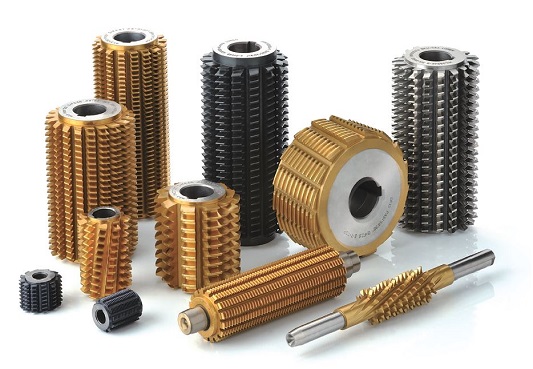

Dao phay lăn răng (Gear Hobbing Cutter)

Dao phay lăn răng là một công cụ cắt gọt chuyên dụng trong ngành cơ khí, được sử dụng để gia công các chi tiết có răng như bánh răng, trục vít, đĩa xích và then hoa… Phương pháp gia công này dựa trên nguyên lý bao hình, mô phỏng sự ăn khớp giữa trục vít và bánh vít, giúp tạo ra biên dạng răng chính xác và đồng đều.

• Cấu tạo: Dao phay lăn răng có hình dạng đặc biệt với các rãnh xoắn quanh thân, được thiết kế để cắt và tạo hình các răng của bánh răng một cách hiệu quả.
• Vật liệu chế tạo: Thường dao phay lăn được làm từ các vật liệu có độ cứng và độ bền cao như thép gió (HSS, M2, M35, ASP2032, ASP2052, ASP2060…) hoặc carbide, và có thể được phủ TiN, TiCN,TiAlN, Alcrona… giúp tăng tuổi thọ và khả năng chịu mài mòn của dao.

Phân loại dao phay lăn răng:

1. Dao phay lăn răng trụ: Dùng để gia công các bánh răng trụ có trục thẳng, phổ biến trong sản xuất hộp số và động cơ.
2. Dao phay lăn răng côn: Thiết kế để gia công bánh răng côn có trục nghiêng, ứng dụng trong các bộ truyền động côn.
3. Dao phay lăn răng kép: Có khả năng gia công đồng thời hai mặt của bánh răng trong một lần cắt, tăng năng suất và tiết kiệm thời gian.
4. Dao phay lăn răng sâu: Dùng để gia công các bánh răng có độ sâu lớn, thường trong các hệ thống truyền động có trục vít.

Ưu điểm của dao phay lăn răng:

• Độ chính xác cao: Tạo ra các răng bánh răng với kích thước và hình dạng đồng đều, đáp ứng các yêu cầu kỹ thuật khắt khe.
• Hiệu quả kinh tế: Tốc độ gia công nhanh và tuổi thọ dao cao giúp giảm chi phí sản xuất trên mỗi sản phẩm.
• Đa dạng ứng dụng: Phù hợp để gia công nhiều loại bánh răng khác nhau, từ bánh răng trụ, bánh răng côn đến các chi tiết phức tạp khác.

Ứng dụng của dao phay lăn răng:

Dao phay lăn răng được sử dụng rộng rãi trong các ngành công nghiệp như ô tô, chế tạo máy, hàng không vũ trụ và nhiều lĩnh vực khác, nơi yêu cầu sản xuất các bánh răng và bộ phận truyền động có độ chính xác cao.

Việc lựa chọn dao phay lăn răng phù hợp với yêu cầu gia công cụ thể là rất quan trọng để đảm bảo chất lượng sản phẩm và hiệu quả sản xuất.

Nhà máy sản xuất cung cấp dao được chế tạo từ Module 0.1-40 (DP 120– 0.7), được thiết kế theo yêu cầu bản vẽ kỹ thuật của răng để đảm bảo được chất lượng và độ chính xác cao.

Dao có thể có một hoặc nhiều đầu mối cắt, rãnh thẳng hoặc rãnh xoắn, có nhiều loại dao phay phù hợp cho cả cắt khô và cắt ướt.

Kích thước dao phay lăn răng: Đường kính OD: 25-160mm (0.984 – 6.299 inch), chiều dài dao < 220mm (8.66 inch).

Dùng dao cắt khô để bảo vệ môi trường và tăng năng suất thích hợp với cắt ở tốc độ cao.

Cấp chính xác dao theo tiêu chuẩn DIN 3968: A, AA, AAA

Dao có thể cắt răng chính xác cao để đưa vào sử dụng, cắt thô, cắt chừa lượng dư để cà, cắt chừa lượng dư để mà.

Tùy thuộc vào độ cứng vật liệu của răng và điều kiện gia công để dùng vật liệu dao thích hợp.

Tham khảo phần mềm tính chuyển đổi chiều dầy răng

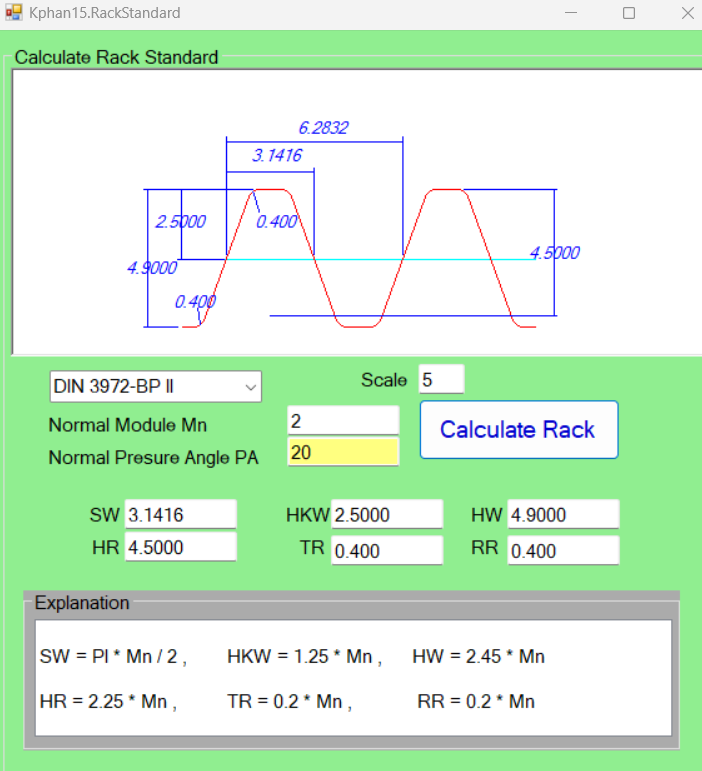

Tham khảo phầm mềm tính biên dạng dao theo tiêu chuẩn

Phần mềm mô phỏng quá trình cắt bánh răng
